[사례]교량 센서 계측 데이터 모니터링

인터넷 설치가 불가능한 교량에

LTE라우터를 설치하여

모니터링시스템을 구축하려고 합니다.

고객사 방문하여 통신 테스트 진행하였습니다.

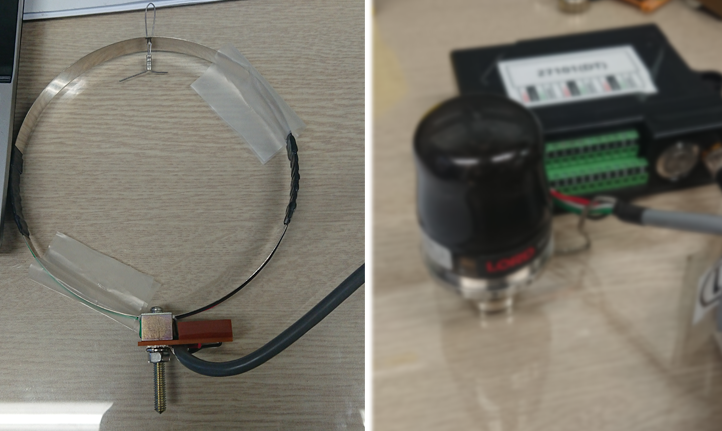

교량 안전점검을 위한 모니터링으로

차량 통행 시 발생하는 교량의 압력, 진동 등을

각 센서 노드를 통해 측정합니다.

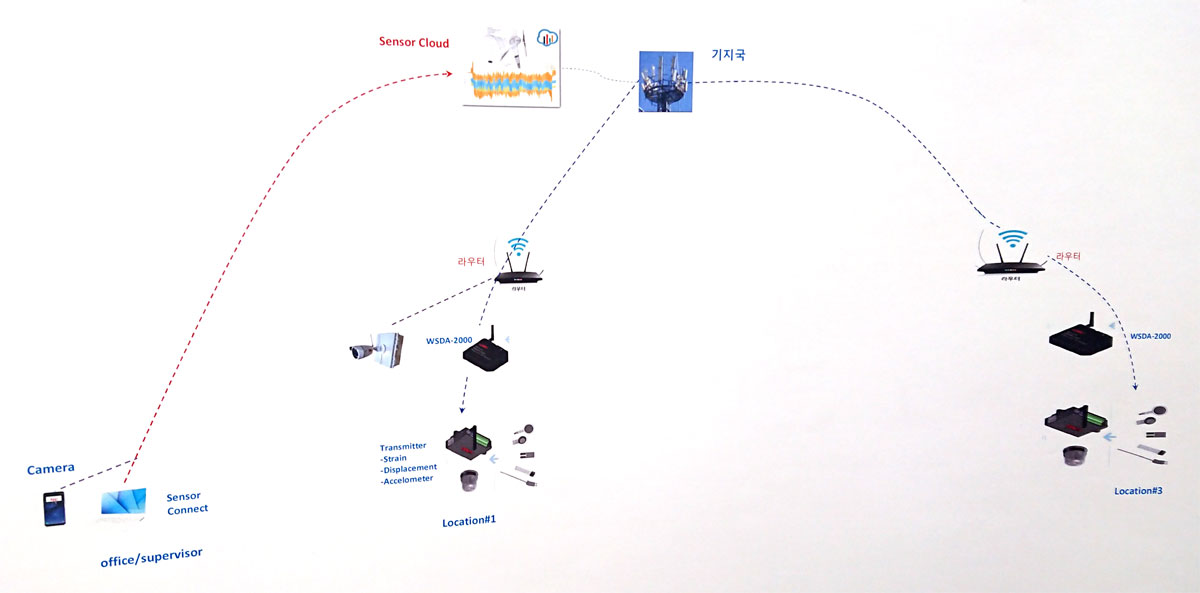

현장에서 측정된 데이터는

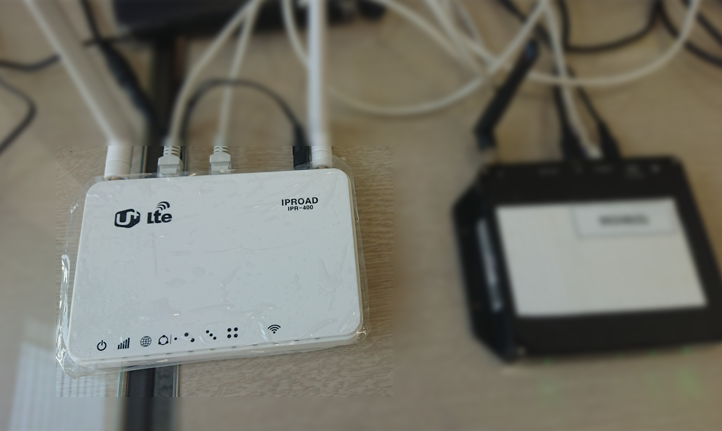

위의 게이트웨이 장비를 거쳐

클라우드 저장소에 저장됩니다.

관제실에서는 클라우드에 접속해

저장된 데이터를 모니터링하고

솔루션사의 커넥터 프로그램을 통해

장비 제어를 할 수 있습니다.

LTE라우터 설치 목적은

통신 구축입니다.

인터넷 연결이 되어야만

계측데이터를

게이트웨이 장비에서 저장소로 보낼 수 있고

비로소 모니터링이 가능합니다.

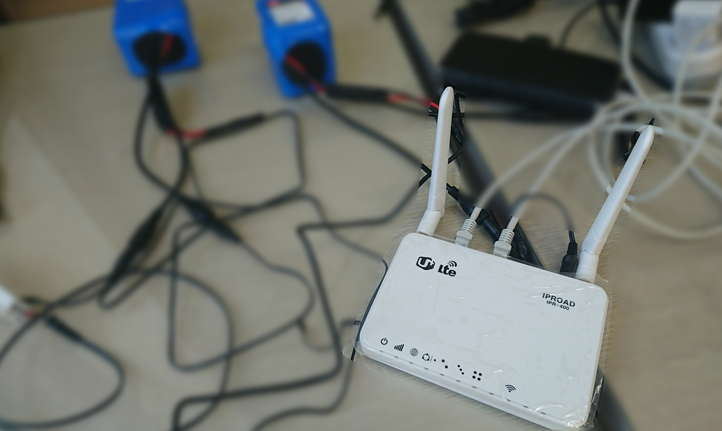

라우터가 설치될 교량 밑은

전기를 사용할 수 없어

별도 제작한 12V 배터리를 통해

전원 테스트 중입니다.

 계측 장비의 역제어를 위해

고정IP사용을 염두에 두었으나

고객사에서 사용하는 솔루션 특성 상,

유동IP만으로도 제어가 가능하여

차단형 요금제(데이터 10GB)로 개통 후 마무리지었습니다.

※ LTE라우터는 LTE망에 접속해

LTE데이터를 사용하므로

데이터 사용료가 발생합니다.
